ipvsadm命令参考

对ipvsadm 的命令参考,并根据自己使用的经验,进行了一个简单的翻译,希望
对ipvsadm 的使用者有一定的帮助。
为了更好的让大家理解这份命令手册,将手册里面用到的几个术语先简单的介绍
一下:
1,virtual-service-address:是指虚拟服务器的ip 地址
2,real-service-address:是指真实服务器的ip 地址
3,scheduler:调度方法
(lna@networksbase.com 翻译 ipvsadm v1.21 2004 年4 月)
ipvsadm 的用法和格式如下:
ipvsadm -A|E -t|u|f virutal-service-address:port [-s scheduler] [-p
[timeout]] [-M netmask]
ipvsadm -D -t|u|f virtual-service-address
ipvsadm -C
ipvsadm -R
ipvsadm -S [-n]
ipvsadm -a|e -t|u|f service-address:port -r real-server-address:port
[-g|i|m] [-w weight]
ipvsadm -d -t|u|f service-address -r server-address
ipvsadm -L|l [options]
ipvsadm -Z [-t|u|f service-address]
ipvsadm –set tcp tcpfin udp
ipvsadm –start-daemon state [–mcast-interface interface]
ipvsadm –stop-daemon
ipvsadm -h
命令选项解释:
有两种命令选项格式,长的和短的,具有相同的意思。在实际使用时,两种都可
以。
-A –add-service 在内核的虚拟服务器表中添加一条新的虚拟服务器记录。也
就是增加一台新的虚拟服务器。
-E –edit-service 编辑内核虚拟服务器表中的一条虚拟服务器记录。
-D –delete-service 删除内核虚拟服务器表中的一条虚拟服务器记录。
-C –clear 清除内核虚拟服务器表中的所有记录。
-R –restore 恢复虚拟服务器规则
-S –save 保存虚拟服务器规则,输出为-R 选项可读的格式
-a –add-server 在内核虚拟服务器表的一条记录里添加一条新的真实服务器
记录。也就是在一个虚拟服务器中增加一台新的真实服务器
-e –edit-server 编辑一条虚拟服务器记录中的某条真实服务器记录
-d –delete-server 删除一条虚拟服务器记录中的某条真实服务器记录
-L|-l –list 显示内核虚拟服务器表
-Z –zero 虚拟服务表计数器清零(清空当前的连接数量等)
–set tcp tcpfin udp 设置连接超时值
–start-daemon 启动同步守护进程。他后面可以是master 或backup,用来说
明LVS Router 是master 或是backup。在这个功能上也可以采用keepalived 的
VRRP 功能。
–stop-daemon 停止同步守护进程
-h –help 显示帮助信息
其他的选项:
-t –tcp-service service-address 说明虚拟服务器提供的是tcp 的服务
[vip:port] or [real-server-ip:port]
-u –udp-service service-address 说明虚拟服务器提供的是udp 的服务
[vip:port] or [real-server-ip:port]
-f –fwmark-service fwmark 说明是经过iptables 标记过的服务类型。
-s –scheduler scheduler 使用的调度算法,有这样几个选项
rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq,
默认的调度算法是: wlc.
-p –persistent [timeout] 持久稳固的服务。这个选项的意思是来自同一个客
户的多次请求,将被同一台真实的服务器处理。timeout 的默认值为300 秒。
-M –netmask netmask persistent granularity mask
-r –real-server server-address 真实的服务器[Real-Server:port]
-g –gatewaying 指定LVS 的工作模式为直接路由模式(也是LVS 默认的模式)
-i –ipip 指定LVS 的工作模式为隧道模式
-m –masquerading 指定LVS 的工作模式为NAT 模式
-w –weight weight 真实服务器的权值
–mcast-interface interface 指定组播的同步接口
-c –connection 显示LVS 目前的连接 如:ipvsadm -L -c
–timeout 显示tcp tcpfin udp 的timeout 值 如:ipvsadm -L –timeout
–daemon 显示同步守护进程状态
–stats 显示统计信息
–rate 显示速率信息
–sort 对虚拟服务器和真实服务器排序输出
–numeric -n 输出IP 地址和端口的数字形式

集群LVS+GFS+ISCSI+TOMCAT

作者: hosyp    发表于:2006-02-15 21:24:28

LVS是中国人发起的项目,真是意外呀!大家可以看http://www.douzhe.com/linuxtips/1665.html

我是从最初的HA(高可用性)开始的,别人的例子是用VMWARE,可以做试验但不能实际应用,我又没有光纤卡的Share Storage,于是就选用ISCSI,成功后又发现ISCSI+EXT3不能用于LVS,倒最后发现GFS可用,我最终成功配成可实际应用的LVS,前 后断断续续花了四个月,走了很多弯路。我花了三天时间写下这篇文章,希望对大家有用。

这里要感谢linuxfans.org、linuxsir.com、chinaunix.com以及其它很多网站,很多资料都是从他们的论坛上找到的。参考文档及下载点
a.http://www.gyrate.org/misc/gfs.txt
b.http://www.redhat.com/docs/manuals/enterprise/RHEL-3-Manual/cluster-suite/index.html
http://www.redhat.com/docs/manuals/csgfs/admin-guide/index.html
c.ftp://ftp.redhat.com/pub/redhat/linux/updates/enterprise/3ES/en/RHGFS/SRPMS
d.http://distro.ibiblio.org/pub/linux/distributions/caoslinux/centos/3.1/contrib/i386/RPMS/

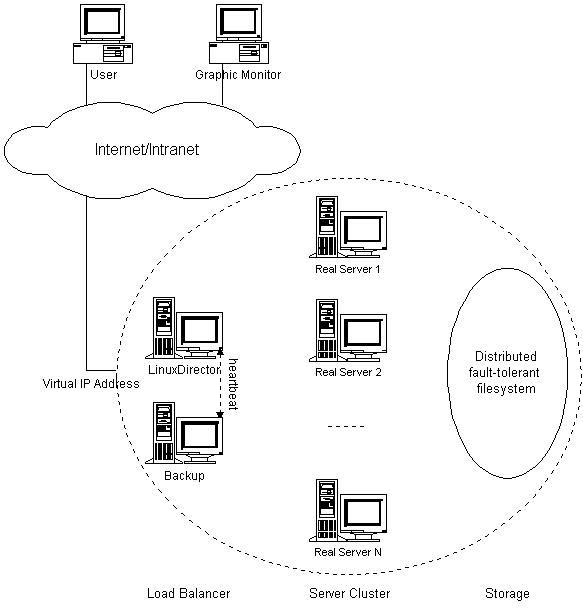

LVS结构图:
eth0=10.3.1.101
eth0:1=10.3.1.254
Load Balance
Router
eth1=192.168.1.71
eth1:1=192.168.1.1
| |
| |
Real1 Real2
eth0=192.168.1.68 eth0=192.168.1.67
(eth0 gateway=192.168.1.1)
eth1=192.168.0.1—eth1=192.168.0.2
(双机互联线)
|
|
GFS
ISCSI
Share storage
eth0=192.168.1.124

1.Setup ISCSI Server
Server: PIII 1.4,512M, Dell 1650,Redhat 9,IP=192.168.1.124
从http://iscsitarget.sourceforge.net/下载ISCSI TARGET的Source code
(http://sourceforge.net/project/showfiles.php?group_id=108475&package_id=117141)
我选了iscsitarget-0.3.8.tar.gz,要求kernel 2.4.29
从kernel.org下载kernel 2.4.29,解开编译重启后编译安装iscsitarget-0.3.8:
#make KERNELSRC=/usr/src/linux-2.4.29
#make KERNELSRC=/usr/src/linux-2.4.29 install
#cp ietd.conf /etc
#vi /etc/ietd.conf

# Example iscsi target configuration
#
# Everything until the first target definition belongs
# to the global configuration.
# Right now this is only the user configuration used
# during discovery sessions:
# Users, who can access this target
# (no users means anyone can access the target)
User iscsiuser 1234567890abc
Target iqn.2005-04.com.my:storage.disk2.sys1.iraw1
User iscsiuser 1234567890abc
Lun 0 /dev/sda5 fileio
Alias iraw1
Target iqn.2005-04.com.my:storage.disk2.sys1.iraw2
User iscsiuser 1234567890abc
Lun 1 /dev/sda6 fileio
Alias iraw2
Target iqn.2005-04.com.my:storage.disk2.sys2.idisk
User iscsiuser 1234567890abc
Lun 2 /dev/sda3 fileio
Alias idisk
Target iqn.2005-04.com.my:storage.disk2.sys2.icca
User iscsiuser 1234567890abc
Lun 3 /dev/sda7 fileio
Alias icca

说明:password 长度必须不小于12个字符, Alias是别名, 不知为何这个别名在Client端显示不出来.
分区:我只有一个SCSI盘,所以:

/dev/sda3: Share storage,容量越大越好
/dev/sda5: raw1, 建Cluster要的rawdevice, 我给了900M
/dev/sda6: raw2, 建Cluster要的rawdevice, 我给了900M
/dev/sda7: cca, 建GFS要的,我给了64M
(/dev/sda4是Extended分区,在其中建了sda5,6,7)

#Reboot,用service iscsi-target start启ISCSI server(我觉得比建议的好,可以
用service iscsi-target status看状态)
2.Setup ISCSI Client(on two real server)
Server: PIII 1.4,512M, Dell 1650,Redhat AS3U4(用AS3U5更好),2.4.21-27.EL
#vi /etc/iscsi.conf

DiscoveryAddress=192.168.1.124
OutgoingUsername=iscsiuser
OutgoingPassword=1234567890abc
Username=iscsiuser
Password=1234567890abc
LoginTimeout=15
IncomingUsername=iscsiuser
IncomingPassword=1234567890abc
SendAsyncTest=yes

#service iscsi restart
#iscsi-ls -l
…, 精简如下:
/dev/sdb:iraw2
/dev/sdc:iraw1
/dev/sdd:idisk
/dev/sde:icca
注意: 在real server中ISCSI device的顺序很重要,两个real server中一定要一样,如不一样
就改ISCSI Server中的设置,多试几次
3.Install Redhat Cluster suite
先下载Cluster Suite的ISO, AS3的我是从ChinaUnix.net找到的下载点, 安装clumanager和
redhat-config-cluster。没有Cluster Suite的ISO也没关系,从
ftp://ftp.redhat.com/pub/redhat/linux/updates/enterprise/3ES/en/RHCS/SRPMS/下载
clumanager-1.2.xx.src.rpm,redhat-config-cluster-1.0.x.src.rpm,编译后安装,应该更好:
#rpm -Uvh clumanager-1.2.26.1-1.src.rpm
#rpmbuild -bs /usr/src/redhat/SPECS/clumanager.spec
#rpmbuild –rebuild –target i686 /usr/src/redhat/SRPMS/clumanager-1.2.26.1-1.src.rpm
还有redhat-config-cluster-1.0.x.src.rpm,也装好
4.Setup Cluster as HA module
详细步骤我就不写了,网上有很多文章,我也是看了别人的文章学会的,不过人家是用VMWARE,
而我是用真的机子+ISCSI,raw device就是/dev/sdb,/dev/sdc, 然后就
mount /dev/sdd /u01, mkfs.ext3 /u01 ……
设好后会发现ISCSI有问题:同时只能有一个Client联接写盘,如果
两个Client同时联ISCSI的Share Storge,一个Client写,另一个Client是看不到的,而且此时文
件系统已经破坏了,Client重联ISCSI时会发现文件是坏的,用fsck也修复不了。
ISCSI真的是鸡肋吗?
NO!从GOOGLE上我终于查到ISCSI只有用Cluster File System才能真正用于Share Storage!
而Redhat买下的GFS就是一个!
5.Setup GFS on ISCSI
GFS只有Fedora Core4才自带了,而GFS又一定要用到Cluster Suite产生的/etc/cluster.xml文件,
我没见FC4有Cluster Suite,真不知Redhat给FC4带GFS干嘛,馋人吗?
好,闲话少说,下载:c处的GFS-6.0.2.20-2.src.rpm, 按a处的gfs.txt编译安装,不过关于
cluster.ccs,fence.ccs,nodes.ccs的设置没说,看b的文档,我总算弄出来了,都存在
/root/cluster下,存在别的地方也行,不过我不知道有没有错,我没有光纤卡,文档又没讲ISCSI
的例子,不过GFS能启动的。
#cat cluster.ccs

cluster {
name = "Cluster_1"
lock_gulm {
servers = ["cluster1", "cluster2"]
heartbeat_rate = 0.9
allowed_misses = 10
}
}

注:name就是Cluster Suite设置的Cluster name, servers就是Cluster member的Hostname,别忘
了加进/etc/hosts;allowed_misses我开始设为1,结果跑二天GFS就会死掉,改为10就没死过了。
#cat fence.ccs

fence_devices{
admin {
agent = "fence_manual"
}
}

#cat nodes.ccs

nodes {
cluster1 {
ip_interfaces {
hsi0 = "192.168.0.1"
}
fence {
human {
admin {
ipaddr = "192.168.0.1"
}
}
}
}
cluster2 {
ip_interfaces {
hsi0 = "192.168.0.2"
}
fence {
human {
admin {
ipaddr = "192.168.0.2"
}
}
}
}
}

注:ip就是心跳线的ip
这三个文件建在/root/cluster下,先建立Cluster Configuration System:
a.#vi /etc/gfs/pool0.cfg
poolname pool0
minor 1 subpools 1
subpool 0 8 1 gfs_data
pooldevice 0 0 /dev/sde1
b.#pool_assemble -a pool0
c.#ccs_tool create /root/cluster /dev/pool/pool0
d.#vi /etc/sysconfig/gfs
CCS_ARCHIVE="/dev/pool/pool0"

再Creating a Pool Volume,就是我们要的共享磁盘啦,
a.#vi /etc/gfs/pool1.cfg
poolname pool1
minor 2 subpools 1
subpool 0 128 1 gfs_data
pooldevice 0 0 /dev/sdd1
b.#pool_assemble -a pool1
c.#gfs_mkfs -p lock_gulm -t Cluster_1:gfs1 -j 8 /dev/pool/pool1
d.#mount -t gfs -o noatime /dev/pool/pool1 /u01
下面是个GFS的启动脚本,注意real1和real2必须同时启动lock_gulmd进程,第一台lock_gulmd
会成为Server并等Client的lock_gulmd,几十秒后没有响应会fail,GFS启动失败。Redhat建议
GFS盘不要写进/etc/fstab。
#cat gfstart.sh

#!/bin/sh
depmod -a
modprobe pool
modprobe lock_gulm
modprobe gfs
sleep 5
service iscsi start
sleep 20
service rawdevices restart
pool_assemble -a pool0
pool_assemble -a pool1
service ccsd start
service lock_gulmd start
mount -t gfs /dev/pool/pool1 /s02 -o noatime
service gfs status

6. Setup Linux LVS

LVS是章文嵩博士发起和领导的优秀的集群解决方案,许多商业的集群产品,比如RedHat的Piranha,Turbolinux公司的Turbo Cluster等,都是基于LVS的核心代码的。

我的系统是Redhat AS3U4,就用Piranha了。从rhel-3-u5-rhcs-i386.iso安装piranha-0.7.10-2.i386.rpm, ipvsadm-1.21-9.ipvs108.i386.rpm (http://distro.ibiblio.org/pub/linux/distributions/caoslinux/centos/3.1/contrib/i386/RPMS/) 装完后service httpd start & service piranha-gui start,就可以从http://xx.xx.xx.xx:3636管理或设置了,当然了,手工改/etc/sysconfig/ha/lvs.cf也 一样。

#cat /etc/sysconfig/ha/lvs.cf

serial_no = 80
primary = 10.3.1.101
service = lvs
rsh_command = ssh
backup_active = 0
backup = 0.0.0.0
heartbeat = 1
heartbeat_port = 1050
keepalive = 6
deadtime = 18
network = nat
nat_router = 192.168.1.1 eth1:1
nat_nmask = 255.255.255.0
reservation_conflict_action = preempt
debug_level = NONE
virtual lvs1 {
active = 1
address = 10.3.1.254 eth0:1
vip_nmask = 255.255.255.0
fwmark = 100
port = 80
persistent = 60
pmask = 255.255.255.255
send = "GET / HTTP/1.0rnrn"
expect = "HTTP"
load_monitor = ruptime
scheduler = wlc
protocol = tcp
timeout = 6
reentry = 15
quiesce_server = 1
server Real1 {
address = 192.168.1.68
active = 1
weight = 1
}
server Real2 {
address = 192.168.1.67
active = 1
weight = 1
}
}
virtual lvs2 {
active = 1
address = 10.3.1.254 eth0:1
vip_nmask = 255.255.255.0
port = 21
send = "n"
use_regex = 0
load_monitor = ruptime
scheduler = wlc
protocol = tcp
timeout = 6
reentry = 15
quiesce_server = 0
server ftp1 {
address = 192.168.1.68
active = 1
weight = 1
}
server ftp2 {
address = 192.168.1.67
active = 1
weight = 1
}
}

设置完后service pulse start, 别忘了把相关的client加进/etc/hosts
#iptables -t mangle -A PREROUTING -p tcp -d 10.3.1.254/32 –dport 80 -j MARK –set-mark 100
#iptables -t mangle -A PREROUTING -p tcp -d 10.3.1.254/32 –dport 443 -j MARK –set-mark 100
#iptables -A POSTROUTING -t nat -p tcp -s 10.3.1.0/24 –sport 20 -j MASQUERADE
运行以上三行命令并存入/etc/rc.d/rc.local,用ipvsadm看状态:
#ipvsadm

IP Virtual Server version 1.0.8 (size=65536)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.3.1.254:ftp wlc
-> cluster2:ftp Masq 1 0 0
-> cluster1:ftp Masq 1 0 0
FWM 100 wlc persistent 60
-> cluster1:0 Masq 1 0 0
-> cluster2:0 Masq 1 0 0

注意:a.Firewall Mark可以不要,我反正是加了,文档说有https的话加上,值我选了100,
b.Virtual IP别加进/etc/hosts,我上过当,80端口时有时无的,
c.eth0:1,eth1:1是piranha产生的,别自己手工设置,我干过这画蛇添足的事,网上有
些帖子没说清,最后是看Redhat的文档才弄清楚的。
d.The LVS router can monitor the load on the various real servers by using
either rup or ruptime. If you select rup from the drop-down menu, each real
server must run the rstatd service. If you select ruptime, each real server
must run the rwhod service.Redhat的原话,就是如选rup的监控模式real server上
都要运行rstatd进程,如选ruptime就要运行rwhod进程。
e.Real Server同Router相联的网卡的Gateway必须是Router的那块网卡的VIP,举本例:
Router的eth1同两个real server的eth0相联,如VIP eth1:1=192.168.1.1,则real
server 的eth0的Gateway=192.168.1.1

echo "1" > /proc/sys/net/ipv4/ip_forward

7.Setup TOMCAT5.59+JDK1.5(用Redhat自带的Apache)
a.#tar xzvf jakarta-tomcat-5.5.9.tar.gz
#mv jakarta-tomcat-5.5.9 /usr/local
#ln -s /usr/local/jakarta-tomcat-5.5.9 /usr/local/tomcat
b.#jdk-1_5_0_04-linux-i586.bin
#mv jdk1.5.0_4 /usr/java
#ln -s /usr/java/jdk1.5.0_4 /usr/java/jdk
c.#vi /etc/profile.d/tomcat.sh
export CATALINA_HOME=/usr/local/tomcat
export TOMCAT_HOME=/usr/local/tomcat
d.#vi /etc/profile.d/jdk.sh

if ! echo ${PATH} | grep "/usr/java/jdk/bin" ; then
JAVA_HOME=/usr/java/jdk
export JAVA_HOME
export PATH=/usr/java/jdk/bin:${PATH}
export CLASSPATH=$JAVA_HOME/lib
fi

e.#chmod 755 /etc/profile.d/*.sh
f.重新用root登录,让tomcat.sh和jdk.sh起作用,
#tar xzvf jakarta-tomcat-connectors-jk2-src-current.tar.gz
#cd jakarta-tomcat-connectors-jk2-2.0.4-src/jk/native2/
#./configure –with-apxs2=/usr/sbin/apxs –with-jni –with-apr-lib=/usr/lib
#make
#libtool –finish /usr/lib/httpd/modules
#cp ../build/jk2/apache2/mod_jk2.so ../build/jk2/apache2/libjkjni.so /usr/lib/httpd/modules/
g.#vi /usr/local/tomcat/bin/catalina.sh
在# Only set CATALINA_HOME if not already set后加上以下两行:
serverRoot=/etc/httpd
export serverRoot
h.#vi /usr/local/tomcat/conf/jk2.properties
serverRoot=/etc/httpd
apr.NativeSo=/usr/lib/httpd/modules/libjkjni.so
apr.jniModeSo=/usr/lib/httpd/modules/mod_jk2.so
i.#vi /usr/local/tomcat/conf/server.xml,

在前加上以下几行,建了两个VirtualPath:myjsp和local,一个指向share storage,一个指向real server本地

j.#vi /etc/httpd/conf/workers2.properties

#[logger.apache2]
#level=DEBUG
[shm]
file=/var/log/httpd/shm.file
size=1048576
[channel.socket:localhost:8009]
tomcatId=localhost:8009
keepalive=1
info=Ajp13 forwarding over socket
[ajp13:localhost:8009]
channel=channel.socket:localhost:8009
[status:status]
info=Status worker, displays runtime informations
[uri:/*.jsp]
worker=ajp13:localhost:8009
context=/

k.#vi /etc/httpd/conf/httpd.conf
改:DocumentRoot "/u01/www"
加:
在LoadModule最后加:
LoadModule jk2_module modules/mod_jk2.so
JkSet config.file /etc/httpd/conf/workers2.properties
在#

<%@ page contentType="text/html" %>;
<%@ page import="java.sql.*"%>;
<?xml version="1.0"?>;
<html">;
<head>;
<meta http-equiv="Content-Type" content="text/html" />;
<title>;Test ORACLE Employees</title>;
</head>;
<body>;
<%
String OracleDBDriver="oracle.jdbc.driver.OracleDriver";
String DBUrl="jdbc:oracle:thin:@10.3.1.211:1521:MYID";
String UserID="my";
String UserPWD="1234";

Connection conn=null;

Statement stmt=null;
ResultSet rs=null;
try
{
Class.forName(OracleDBDriver);
}
catch(ClassNotFoundException ex)
{
System.out.println("Class.forname:"+ex);
}
conn=DriverManager.getConnection(DBUrl,UserID,UserPWD);
stmt=conn.createStatement();
String sql="select * from EMPLOYEES";

rs = stmt.executeQuery(sql);

out.print("<table border>;");
out.print("<tr>;");
out.print("<th width=100>;"+"EMPLOYEE_ID");
out.print("<th width=50>;"+"FIRST_NAME");

out.print("<th width=50>;"+"LAST_NAME");
out.print("<th width=50>;"+"EMAIL");
out.print("<th width=50>;"+"PHONE_NUMBER");
out.print("<th width=50>;"+"HIRE_DATE");
out.print("<th width=50>;"+"JOB_ID");

out.print("<tr>;");
try
{
while(rs.next())
{
out.print("<tr>;");
int n=rs.getInt(1);
out.print("<td>;"+n+"</td>;");

String e=rs.getString(2);
out.print("<td>;"+e+"</td>;");
//String e=rs.getString(3);
out.print("<td>;"+rs.getString(3)+"</td>;");
out.print("<td>;"+rs.getString(4)+"</td>;");

out.print("<td>;"+rs.getString(5)+"</td>;");
out.print("<td>;"+rs.getString(6)+"</td>;");
out.print("<td>;"+rs.getString(7)+"</td>;");

out.print("</tr>;");

}
}
catch(SQLException ex)
{
System.err.println("ConnDB.Main:"+ex.getMessage());
}

out.print("</table>;");
rs.close();
stmt.close();
conn.close();
%>;

</body>;
</html>;

p:#vi /u01/www/index.html

<HTML>
<HEAD>
<META HTTP-EQUIV="Refresh" CONTENT="10 URL=http://10.3.1.254/myjsp/testoracle.jsp">
</HEAD>
<BODY>
<a href="http://10.3.1.254/local/index.jsp">;WEB Local</a>
<p>
<a href="http://10.3.1.254/myjsp/testoracle.jsp">;Test Oracle WEB</a>
</BODY>
</HTML>

q:在两台real server上分别
#vi /usr/local/tomcat/conf/tomcat-users.xml
加下面一行,允许页面管理:

anon_root=/u01/ftproot
local_root=/u01/ftproot
setproctitle_enable=YES

#service vsftpd start

现在LVM+GFS+ISCSI+TOMCAT就设置好了,我们可以用Apache Jmeter来测试LVM的性能,两台机子上分别运行jmeter,都指向10.3.1.254/myjsp/testoracle.jsp,各200个 threads同时运行,在Router上用ipvsadm可以监控,Oracle Server的性能可要好,否则大量的http进程会hang在real server上,ipvsadm也会显示有个real server失去了。测试时real server的CPU idle会降到70%,而Router的CPU idle几乎不动。

LVS集群技术

LVS集群技术

作者:

最后更新:2005年5月18日

目录

Preface

集群技术主要分为三大类:

  • 高可用性(High Available Cluster),例:Linux-HA
  • 负载均衡(Load balancing Cluster),例:LVSMOSIX
  • 高性能计算(High Performance Computing),例:Beowulf

我们这里使用RedHat AS 3.x,LVS,Linux-HA,Ldirectord,构造一个高可用的负载均衡集群系统。如图:

各层的作用:

  • Load Balancer(负载均衡器):

    Load Balancer是整个集群系统的前端,负责把客户请求转发到Real Server上。

    Backup是备份Load Balancer,当Load Balancer不可用时接替它,成为实际的Load Balancer。

    Load Balancer通过Ldirectord监测各Real Server的健康状况。在Real Server不可用时
    把它从群中剔除,恢复时重新加入。

  • Server Array(服务器群):

    Server Array是一组运行实际应用服务的机器,比如WEB, Mail, FTP, DNS, Media等等。

    在实际应用中,Load Balancer和Backup也可以兼任Real Server的角色。

  • Shared Storage(共享存储):

    Shared Storage为所有Real Server提供共享存储空间和一致的数据内容。

各服务器IP分配:

Virtual IP: 192.168.136.10 Load Balancer: 192.168.136.11 Backup: 192.168.136.12 Real Server 1: 192.168.136.101 Real Server 2: 192.168.136.102 Real Server 3: 192.168.136.103 IPVS

IPVS是LVS集群系统的核心软件,它的主要作用是:

  • 安装在Load Balancer上,把发往Virtual IP的请求转发到Real Server上。

IPVS的负载均衡机制有三种,这里使用IP Tunneling机制:

  • Virtual Server via NAT
  • Virtual Server via IP Tunneling
  • Virtual Server via Direct Routing

IPVS的负载调度算法有十种:

  • 轮叫(Round Robin)
  • 加权轮叫(Weighted Round Robin)
  • 最少链接(Least Connections)
  • 加权最少链接(Weighted Least Connections)
  • 基于局部性的最少链接(Locality-Based Least Connections)
  • 带复制的基于局部性最少链接(Locality-Based Least Connections with Replication)
  • 目标地址散列(Destination Hashing )
  • 源地址散列(Source Hashing)
  • 最短期望延迟(Shortest Expected Delay)
  • 无须队列等待(Never Queue)

IPVS安装主要包括三方面:

  • 在Load Banlancer上安装IPVS内核补丁
  • 在Load Banlancer上安装IPVS管理软件
  • 在Real Server上安装ARP hidden内核补丁

关于如何编译内核请参考其他文档,这里使用从UltraMonkey下载的已编译好的内核。

在Load Banlancer、Backup和Real Server上使用同一内核,IPVS和ARP hidden都已编译在这个内核里:

wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/mkinitrd-3.5.13-1.um.1.i386.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-2.4.21-27.0.2.EL.um.1.i686.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-smp-2.4.21-27.0.2.EL.um.1.i686.rpm
rpm -Fhv mkinitrd-3.5.13-1.um.1.i386.rpm

rpm -Fhv kernel-2.4.21-27.0.2.EL.um.1.i686.rpm

在Load Banlancer和Backup上安装IPVS管理软件:

wget http://www.linuxvirtualserver.org/software/kernel-2.4/ipvs-1.0.10.tar.gz

tar zxf ipvs-1.0.10.tar.gz

cd ipvs-1.0.10/ipvs/ipvsadm

make install

chkconfig –del ipvsadm

配置IPVS(/etc/sysconfig/ipvsadm),添加Real Server:

-A -t 192.168.136.10:80 -s rr

-a -t 192.168.136.10:80 -r 192.168.136.11:80 -i

-a -t 192.168.136.10:80 -r 192.168.136.12:80 -i

-a -t 192.168.136.10:80 -r 192.168.136.101:80 -i

-a -t 192.168.136.10:80 -r 192.168.136.102:80 -i

-a -t 192.168.136.10:80 -r 192.168.136.103:80 -i

相关链接:

Kernel:http://www.kernel.org/

IPVS和IPVSadm:http://www.linuxvirtualserver.org/software/ipvs.html

ARP hidden:http://www.ssi.bg/~ja/#hidden

注意事项:

1. Kernel,IPVS,IPVSadm,ARP hidden之间的版本必须对应。

2. 自己编译内核时,从http://www.kernel.org/下载标准内核源文件,不要使用发行版的内核源文件。

3. Kernel 2.4.28和2.6.10及以上版本已内置IPVS,有些Linux发行版也在其内核里编译了IPVS。

4. ARP hidden可以用arp_ignore/arp_announce或者arptables代替 HeartBeat

HeartBeat是Linux-HA的高可用性集群软件,它的主要作用是:

  • 安装在Load Balancer和Backup上,运行于active/standby模式。

    当Load Balancer失效时,Backup自动激活,成为实际的Load Balancer。

  • 切换到active模式时,按顺序启动Virtual IP、IPVS和Ldirectord。

    切换到standby模式时,按顺序关闭Ldirectord、IPVS和Virtual IP。

HeartBeat串口线连接测试方法:

在Load Balancer上:cat < /dev/ttyS0

在Backup上:echo hello > /dev/ttyS0

修改主机名(/etc/hosts):

127.0.0.1         localhost.localdomain localhost

192.168.136.11    loadbalancer

192.168.136.12    backup

安装:

groupadd -g 694 haclient

useradd -u 694 -g haclient hacluster

rpm -ivh /mnt/cdrom/RedHat/RPMS/glib2-devel-*

wget http://www.packetfactory.net/libnet/dist/libnet.tar.gz

tar zxf libnet.tar.gz

cd libnet

./configure

make

make install

wget http://www.linux-ha.org/download/heartbeat-1.99.4-tar.gz

tar zxf heartbeat-1.99.4.tar.gz

cd heartbeat-1.99.4

./ConfigureMe configure –disable-swig –disable-snmp-subagent

make

make install

cp doc/ha.cf doc/haresources doc/authkeys /etc/ha.d/

cp ldirectord/ldirectord.cf /etc/ha.d/

chkconfig –add heartbeat

chkconfig –del ldirectord

主配置文件(/etc/ha.d/ha.cf):

#debugfile /var/log/ha-debug

logfile /var/log/ha-log

logfacility local0

keepalive 2

deadtime 30

warntime 10

initdead 120

udpport 694

baud 19200

serial /dev/ttyS0

mcast eth0 225.0.0.1 694 1 0

# 当主节点恢复后,是否自动切回

auto_failback on

# stonith用来保证共享存储环境中的数据完整性

#stonith baytech /etc/ha.d/conf/stonith.baytech

# watchdog能让系统在出现故障1分钟后重启该机器。这个功能可以帮助服务器在确实停止心跳后能够重新恢复心跳。

# 如果使用该特性,则在内核中装入"softdog"内核模块,用来生成实际的设备文件,输入"insmod softdog"加载模块。

# 输入"grep misc /proc/devices"(应为10),输入"cat /proc/misc | grep watchdog"(应为130)。

# 生成设备文件:"mknod /dev/watchdog c 10 130" 。

#watchdog /dev/watchdog

node loadbalancer

node backup

# 默认heartbeat并不检测除本身之外的其他任何服务,也不检测网络状况。

# 所以当网络中断时,并不会进行Load Balancer和Backup之间的切换。

# 可以通过ipfail插件,设置’ping nodes’来解决这一问题。详细说明参考hearbeat文档。

#ping 192.168.136.1 172.16.0.1

ping_group group1 192.168.136.1 192.168.136.2

respawn root /usr/lib/heartbeat/ipfail

apiauth ipfail gid=root uid=root

# 其他一些插件可以在/usr/lib/heartbeat下找到

#apiauth ipfail uid=hacluster

#apiauth ccm uid=hacluster

#apiauth cms uid=hacluster

#apiauth ping gid=haclient uid=alanr,root

#apiauth default gid=haclient

资源文件(/etc/ha.d/haresources):

loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord

认证文件(/etc/ha.d/authkeys),选取一种认证方式,这个文件的权限必须是600:

auth 1

1 crc

#2 sha1 sha1_any_password

#3 md5 md5_any_password

相关链接:

Linux-HA:http://www.linux-ha.org ldirectord

安装HeartBeat过程中,已经自动安装了Ldirectord,它的作用是:

  • 监测Real Server,当Real Server失效时,把它从Load Balancer列表中删除,恢复时重新添加。

配置(/etc/ha.d/ldirectord.cf):

# Global Directives

checktimeout=3

checkinterval=1

fallback=127.0.0.1:80

autoreload=yes

logfile="/var/log/ldirectord.log"

quiescent=yes

# A sample virual with a fallback that will override the gobal setting

virtual=192.168.136.10:80

         real=192.168.136.11:80 ipip

         real=192.168.136.12:80 ipip

         real=192.168.136.101:80 ipip

         real=192.168.136.102:80 ipip

         real=192.168.136.103:80 ipip

         fallback=127.0.0.1:80    gate

         service=http

         request="test.html"

         receive="Test Page"

         virtualhost=www.funbsd.net

         scheduler=rr

         #persistent=600

         #netmask=255.255.255.255

         protocol=tcp

在每个Real Server的中添加监控页:

echo "Test Page" >> /var/www/html/test.html Patch

在启动集群系统之前,我们认为包括Load Balancer和Backup在内的所有服务器都是Real Server。

在服务器上添加以下脚本/etc/init.d/tunl,用来配置tunl端口,应用arp补丁:

#!/bin/sh

# chkconfig: 2345 70 10

# description: Config tunl port and apply arp patch

VIP=192.168.136.10

. /etc/rc.d/init.d/functions

case "$1" in

     start)

         echo "Tunl port starting"

         ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up

         echo 1 > /proc/sys/net/ipv4/ip_forward

         echo 1 > /proc/sys/net/ipv4/conf/all/hidden

         echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden

         ;;

     stop)

         echo "Tunl port closing"

         ifconfig tunl0 down

         echo 1 > /proc/sys/net/ipv4/ip_forward

         echo 0 > /proc/sys/net/ipv4/conf/all/hidden

         ;;

     *)

         echo "Usage: $0 {start|stop}"

         exit 1

esac

如果有多个Virutal IP,可以使用tunl0:0,tunl0:1…。

chmod 755 /etc/init.d/tunl

chkconfig –add tunl

在Load Balancer和Backup上,这个脚本的启动级必须先于heartbeat,关闭级必须后于heartbeat。

Scripts

在HeartBeat资源文件(/etc/ha.d/haresources)中定义了实现集群所需的各个软件的启动脚本。

这些脚本必须放在/etc/init.d或者/etc/ha.d/resource.d目录里,启动顺序不能变:

loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord

IPaddr的作用是启动Virutal IP,它是HeartBeart自带的一个脚本。

ipvsadm的作用是在启动的时候把所有Real Server加入群中。

ldirectord的作用是启动ldirectord监控程序。

lvs的作用是为启动Load Balancer做准备,关闭tunl端口,取消arp补丁:

#!/bin/sh

# chkconfig: 2345 90 10

# description: Preparing for Load Balancer and Real Server switching

VIP=192.168.136.10

. /etc/rc.d/init.d/functions

case "$1" in

     start)

         echo "Preparing for Load Balancer"

         ifconfig tunl0 down

         echo 1 > /proc/sys/net/ipv4/ip_forward

         echo 0 > /proc/sys/net/ipv4/conf/all/hidden

         ;;

     stop)

         echo "Preparing for Real Server"

         ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up

         echo 1 > /proc/sys/net/ipv4/ip_forward

         echo 1 > /proc/sys/net/ipv4/conf/all/hidden

         echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden

         ;;

     *)

         echo "Usage: lvs {start|stop}"

         exit 1

esac

chmod 755 /etc/ha.d/resource.d/lvs

启动集群系统:

/etc/init.d/heartbeat start Reference

http://www.linuxvirtualserver.org/

http://www.linux-ha.org/

http://www.ultramonkey.org/

http://www.linuxts.com/modules/sections/index.php?op=viewarticle&artid=375

http://www.yesky.com/SoftChannel/72341302397632512/20040311/1776261.shtml

http://www-900.ibm.com/developerWorks/cn/linux/theme/special/index.shtml#cluster

LVS在Fedora Core5上的配置指南(以Linux、FreeBSD、Solaris系统为RealServer)


作者: 马路遥 maluyao at gmail dot com
关键字: LVS Linux Fedora 2.6 FreeBSD Solaris

1.简介

Fedora项目是由Redhat 公司赞助的开源Linux发行版本,由于Fedora系列界面简单易用,升级方便而且免费,得到笔者和很多Linux爱好者的追捧。

Fedora Core5(代号Bordeaux,内核为2.6.15-1,以下简称FC5)是Fedora最新的稳定版本,界面豪华美观,中文支持极佳。是笔者平常的办公学习用系统。

本文FC5以作为负载均衡服务器(以下简称Director),以FC5、Sun Solaris10 x86h和FreeBSD5.4作为真实服务器(以下简称RealServer),实现了LVS中的两种负载均衡方式VS/NAT、VS/DR。调度算法 采用了比较简单的加权轮转算法。

本文暂不使用VS/TUN方式。对于地理分布的系统而言,VS/TUN几乎是唯一的方法。

VS/TUN配置请参考笔者的另一篇英文文章LVS/TUN mode with FreeBSD and Solaris realserve

三种IP负载均衡技术的优缺点比较:

杂项         VS/NAT     VS/TUN      VS/DR
服务器操作系统    任意      支持隧道     多数(支持Non-arp )
服务器网络      私有网络    局域网/广域网  局域网
服务器数目(100M网络) 10-20      100       多(100)
服务器网关      负载均衡器   自己的路由    自己的路由
效率         一般      高        最高

如何配置Director和RealServer是本文关注的焦点,读者可以将本文当作一篇Howto文档,文中给出了实现的详细方法、配置、和步骤。本文对LVS的原理阐述的非常少,如有需要,请参考章文嵩先生的博士论文和相关文章。

性能也不是本文的重点,事实上文中的很多机器都是在VMware上运行的。

本文中的所有例子,都是采用的Apache服务,这也是LVS经常应用的场合之一。三种操作系统的ip的最后一位,Linux总是160,FreeBSD总是170,Solaris总是180。测试的手段是在客户机(Linux)下运行

links 或elinks命令,用法如下:

links -source http://VIP

这个手段非常简单,而且快速,笔者实验系统上的每个RealServer上Apache服务器上的缺省首页都不同,其中Linux上会显示"This is 160",连续执行此命令,会明显的看到ipvs在起作用。

本文原稿是用vim编辑的TEX 文件,使用了CJK宏包。文中的拓扑图用Gnome Desktop Project旗下的dia软件软件绘制。用多种LATEX 工具生成dvi、pdf和html版本的文件。笔者相信,即使在排版领域,自由软件也是最出色的。

2. 实现VS/NAT

VS/NAT 是一种最简单的方式,所有的RealServer只需要将自己的网关指向Director即可。客户端可以是任意操作系统,但此方式下,一个 Director能够带动的RealServer比较有限。在VS/NAT的方式下,Director也可以兼为一台RealServer。

2.1网络拓扑图

2.2 Director 的配置

Director的配置如下: 外部地址为192.168.10.254 内部地址为192.168.0.254 LVS在VS/NAT、VS/DR和VS/TUN3种方式下均需要打开ip_forward功能,这可以配置/etc/sysctl.conf 文件,保证其中有如下一行:

net.ipv4.ip_forward = 1

执行:

sysctl -p

可以使配置立即生效,并且重启电脑或network服务后,此设置仍然保存。

ipvs的脚本如下:

ipvsadm -C
ipvsadm -A -t 192.168.10.254:80 -s wlc
ipvsadm -a -t 192.168.10.254:80 -r 192.168.0.160:80 -m
ipvsadm -a -t 192.168.10.254:80 -r 192.168.0.170:80 -m
ipvsadm -a -t 192.168.10.254:80 -r 192.168.0.180:80 -m
ipvsadm -a -t 192.168.10.254:80 -r 192.168.0.254:80 -m

2.3Realserver的配置

3台RealServer的配置如下。

2.3.1 Linux Realserver的配置

/etc/sysconfig/network 文件的内容如下:

NETWORKING=yes
HOSTNAME=localhost.localdomain
GATEWAY=192.168.0.254

网卡配置文件{/etc/sysconfig/network-scripts/ifcfg-eth0的内容如下:

DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.0.160
NETMASK=255.255.255.0
BROADCAST=192.168.0.255

2.3.2 FreeBSD Realserver的配置

只需配置/etc/rc.conf,内容如下:

sshd_enable="YES"
ifconfig_lnc0="inet 192.168.0.170 netmask 255.255.255.0"
defaultrouter="192.168.0.254"
hostname="localhost.localdomain"
apache_enable="YES"

2.3.3 Solaris x86 Realserver的配置

在Solaris 上配置主机名称、ip地址、子网以及网关,要比Linux和FreeBSD要复杂,需要配置多个文件。我机器上网卡名为pcn0,如果您的网卡名称不同,就请取代相应的部分。

/etc/hosts 和/etc/hostname.pcn0 联合作用的结果是配置ip地址和子网掩码,在hostname.pcn0 中填写了子网掩码,/etc/netmasks 文件就可以留空了。 /etc/defaultrouter 文件的作用是配置网关。只需要写一个做为网关的ip地址即可。 /etc/nodename文件的内容为hostname。

/etc/hosts文件:

127.0.0.1 localhost loghost
192.168.0.180 solaris

/etc/hostname.pcn0文件:

192.168.0.180/24

/etc/defaultrouter文件

192.168.0.254

3 实现VS/DR

在很多Internet服务中,例如ftp和http,请求的流量往往远远小于回应的流量,VS/DR方式利用这种非对称的特点,只负责调度请求,而RealServer直接将相应的报文返回给客户机。

VS/DR方式是通过改写请求报文中的MAC地址部分来实现的。Director和RealServer必需在物理上有一个网卡通过不间断的局域网 相连。 RealServer上绑定的VIP配置在各自Non-ARP的网络设备上(如lo或tunl),Director的VIP地址对外可见,而 RealServer的VIP对外是不可见的。RealServer的地址即可以是内部地址,也可以是真实地址。

在实现VS/DR的方式中,我们配置了两台Router来模拟这种非对称路由的情况,RouterA地址为192.168.0.251, RouterB地址为192.168.0.252。当客户机访问Director时,由RouterA进入,当RealServer返回给客户机信息时, 由RouterB出去,根据实际情况您也可以只使用一台或使用多台Router。只要能确保客户发送信息到Director,而且RealServer可 以发送信息到客户即可。

3.1 网络拓扑图

3.2 Director的配置

Director 为单网卡,其中eth0的地址为192.168.0.254/32,eth0:0为192.168.0.200/32。网关为 192.168.0.251。这里的VIP地址就是192.168.0.200,当客户访问此地址,根据相应的调度算法,会访问到不同的 RealServer。

ipvs的脚本如下:

#!/bin/bash
ipvsadm -C
ipvsadm -A -t 192.168.0.200:80 -s wlc
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.160 -g
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.170 -g
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.180 -g

/etc/sysconfig/network 内容:

NETWORKING=yes
HOSTNAME=localhost.localdomain
GATEWAY=192.168.0.251

/etc/sysconfig/network-scripts/ifcfg-eth0 文件内容:

DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.0.254
NETMASK=255.255.255.0

/etc/sysconfig/network-scripts/ifcfg-eth0:0 内容如下:

DEVICE=eth0:0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.0.200
NETMASK=255.255.255.255

3.3 Realserver的配置

3台RealServer的网关均指向另一路由器,地址为192.168.0.252

3.3.1Linux Realserver的配置

Linux Realserver配置的关键之一在于关闭arp,在Fedora Core5 中,不需要打任何补丁。但要配置/etc/sysctl.conf文件来关闭arp。/etc/sysctl.conf 内容如下:

net.ipv4.ip_forward = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

在/etc/sysconfig/network-scripts/ifcfg-eth0中配置ip地址和网关。

DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.0.160
NETMASK=255.255.255.0
BROADCAST=192.168.0.255
GATEWAY=192.168.0.252

配置VIP的网卡为/etc/sysconfig/network-scripts/ifcfg-lo:0。


DEVICE=lo:0
IPADDR=192.168.0.200
NETMASK=255.255.255.255
ONBOOT=yes

3.3.2 FreeBSD Realserver的配置

FreeBSD上的配置最为简单,只需要配置一个/etc/rc.conf文件即可。lnc0为真实网卡,lo0的别名上配置的网卡为VIP。/etc/rc.conf 内容如下:


....
ifconfig_lnc0="inet 192.168.0.170 netmask 0xffffff00"
ifconfig_lo0_alias0="inet 192.168.10.200 netmask 255.255.255.255"
defaultrouter="192.168.0.252"
hostname="localhost.localdomain"
apache_enable="YES"
....

3.3.3 Solaris x86 Realserver的配置

Solaris上的网卡ip为192.168.0.180/24。lo0:1为VIP 192.168.0.200/32,另外需配置Solaris的缺省网关为192.168.0.252。

/etc/hosts 文件内容如下:

127.0.0.1 localhost loghost
192.168.0.180 test180.tt.com
192.168.0.200 vip

/etc/hostname.pcn0文件内容如下:

192.168.0.180/24

hostname.lo0:1 文件用来配置lo网卡上的第二个P地址(VIP),文件内容

192.168.10.200/32

/etc/defaultrouter 文件内容

192.168.0.50

4 后记

最近突然对LVS感兴趣了,根据本站上的英文文档。以FC5、FreeBSD 5.4和Solaris 10 x86作为RealServer,以Fedora Core5 Linux上为Load Balance Server,成功配通了VS/NAT、VS/DR和VS/TUN方式,就完成了本文档。

如果文中如有任何错误,无论是技术错误还是笔误,都欢迎email给作者(maluyao at gmail dot com)

本文及其插图的版权为GPL第二版。保留一切权利。

2006年8月11日
